使用手機 App 輔助雙筒望遠鏡方位角及高度角定位(2) - 實作篇

再簡單的東西實做時都會遇到問題, 所以 DIY 的精神就是從做中學, 果然這簡單的手機支架我就做了三次：

第一次是用剩餘的材料, 長度大約就是 13CM, 也沒得選擇, 寬度的部份就作成與雲台一樣大小, 大約是是 5.5CM, 但作好就發現長度不夠, 手機會被望遠鏡遮住, 不好操作：

↑ 手機被望遠鏡遮擋住, 不好操作

所以第二次的材料就是要長一點, 至於要多長了, 我的直覺就是原支架的兩倍長, 也就是大約 26CM, 為此特地買了一趟光華商場的源達電子, 找到適當的大小的電路板是 20X30cm, 且因價格的因素買了雙色便宜的板子如下(請參考上篇：

使用手機 App 輔助雙筒望遠鏡方位角及高度角定位(1) - 構想篇)

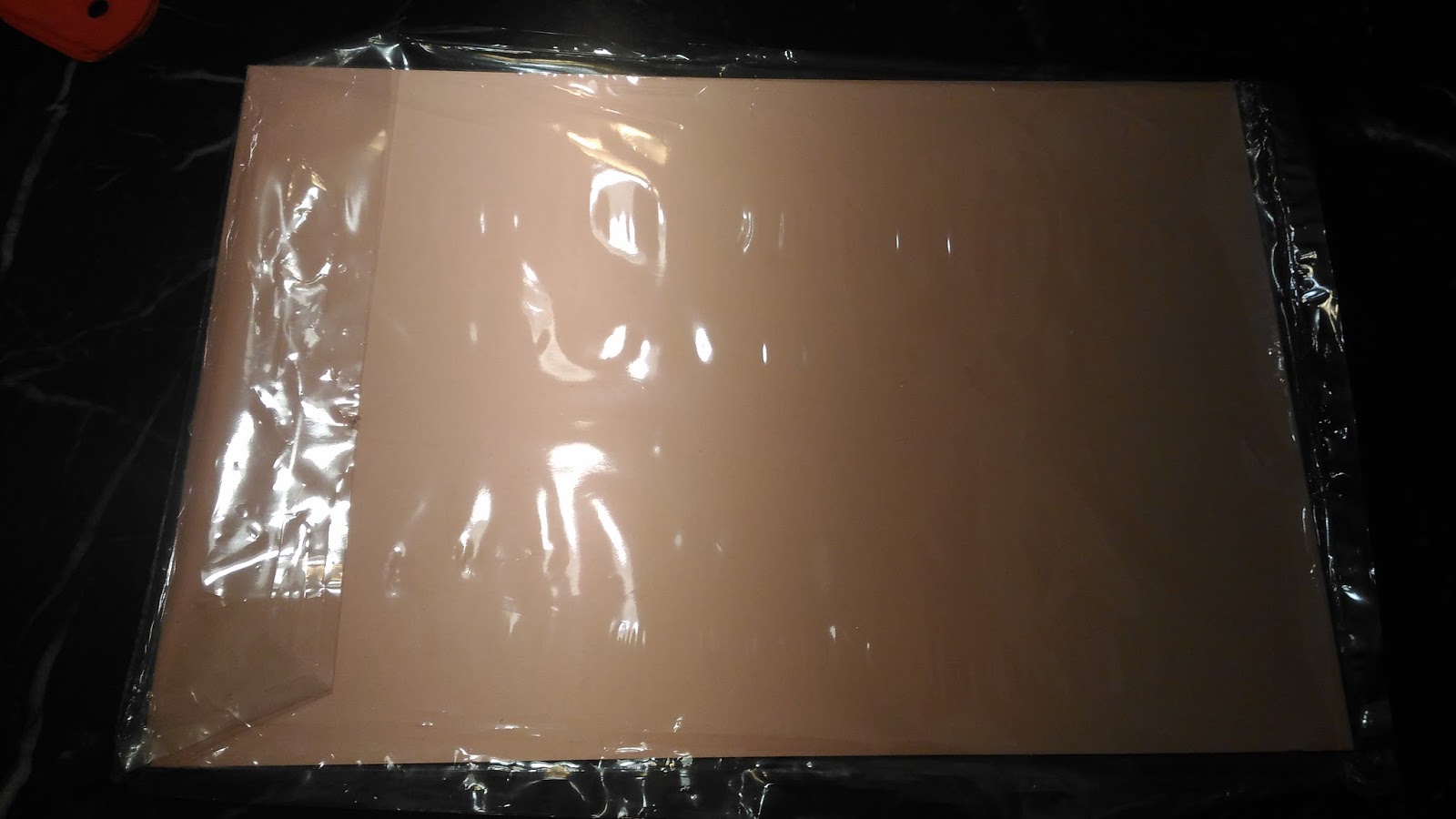

 ↑ 電路板背面

 ↑ 電路板正面

原本並不在意兩面顏色不同, 但後來在切割時才發現這是有玄機的！我就依一般切割壓克力的方式用大型美工刀在要切割的地方多畫幾刀, 但不用完全切斷(因為這樣很費力), 把板子切線與堅硬桌緣對齊再用手用力往下一扳：

↑ 以美工刀割出適當深度

↑ 用力一扳

原本以為會像綠色電路板一樣扳得很漂亮, 但郤發現其斷面還有板子殘留, 仔細檢查才發現原來它是兩種不同材質的板子膠合在一起, 難怪無法扳得很乾淨, 還得用刀子額外加工切割殘留的部份。

另外一個就是長度的部份, 原本希望是 26CM, 但與雙筒比較一下其相對位置後, 覺得似乎不用那麼長, 畢竟愈長承載手機愈容易變形, 所以最後減了 4 公分成了 22CM。

但等實際上了手機之後, 發現還是變形了, 只好再減 2 公分, 成為 20 公分, 不禁莞薾, 因為原板子的寬度就是 20CM, 這樣我就只要切寬度 5.5CM即可, 不用再多切長度部份, 畢竟用手切斷面及直度都比不上機器切的。

可是 20CM 還是稍微變形了！檢查發現便宜的板子硬度似乎較軟, 而貴的板子則較硬, 外加長度不用那麼長, 所以..

沒錯, 我又跑了一次光華商場, 就是希望能挑選材質較好但尺寸可小一點以降低成本, 而找到了以下板子而有了第三次的製作：

↑ 規格10.2 X 16.2CM($100)

會使用這個板子是妥協下的結果, 因為原本是希望長邊是 20CM, 而材質較好的板子(綠色)符合的尺寸就是 20X30CM, 價格 $250, 實在花不下去。且將手機置於 20CM 處, 也感覺稍微下沈了一些, 似乎應再短一些, 最後找到上圖這一塊。

16CM 的長邊短了一些, 如果再多個 2CM 成為 18CM 就更完美了, 但無法找到這種規格的, 只好妥協。而短邊 10CM 按照原本的計劃要裁成 5.5CM, 但後來想一想如果使用完整一塊, 承載力會更佳, 也少了裁切的工。

第三次實作就這樣開始。

首先先將板子與快拆, 雙筒 L 型架, 雙筒與手機夾大致比較一下擺放置：

↑ 從左而右快拆, 雙筒 L 型架, 與手機夾

最後決定, 手機夾放在板子的左下角, 而 L 型架及快拆則放板子的右上角, 如下：

↑ Layout

這樣的安排是為了讓手機較靠近自己以方便操作, 原本擔心電路板的位置是否太靠近身體而影響眼睛貼近目鏡, 但比較之後只有 10CM 的寬度似乎不致於。

而快拆及手機夾均靠電路板角邊是為了讓這些裝置與電路板的水平及垂直邊對齊的關係：

 ↑ L 型架底座對齊電路版水平與垂直直線

↑ 快拆對齊電路版水平與垂直邊緣

為了與角邊貼齊, 直接用快拆及手機夾靠邊後標出水平及垂直位置點, 再以鋼尺畫出水平及垂直線, 再畫出兩對角線, 兩對角線交叉處即鑽孔處：

 ↑ 快拆對齊描邊

↑ 手機夾對齊描邊

↑ 描繪出鑽孔處

如果交叉處沒有在原有小孔處, 就先用銼刀尖端處先鑽出一小孔, 再以手鑽鑽出更深的洞, 就可用電鑽鑽出適當大小的洞, 我選用的是 6 號鑽頭：

↑ 以銼刀先鑽出一小洞

 ↑ 再用手鑽鑽深一點, 讓電鑽鑽頭可抵住這個洞

↑ 選擇 6 號鑽頭, 即 0.6cm

↑ 鑽時鑽頭尖端要扺住銼的洞, 以免偏掉

↑ 鑽好了

↑ 組裝好後的樣子

但現在還有一個問題, 所以還無法使用, 那就是手機夾的螺絲過長, 無法鎖緊, 而 L 型架與雙筒的螺絲拿來鎖手機夾就 OK, 如果在五金行找不到適當螺絲, 就只能再添購一個 L 型架：

 ↑ 上即是 L 型架的螺絲, 有適當的長度
